Классификаторы КГ
Каскадно-гравитационные классификаторы предназначены для разделения в диапазоне крупности от нескольких миллиметров до 0,1 мм. Разделение материала происходит за счет взаимодействия поля гравитационных сил и воздушного пока.
В конструкции аппарата реализована каскадная схема разделения: процесс классификации носит многоступенчатый характер, что позволяет добиться высокой точности разделения. Направление движения частиц в классификаторе определяется соотношением между силой тяжести и силой аэродинамического сопротивления со стороны воздушного потока. Тонкий продукт разделения осаждается в циклонах.
Классификаторы позволяют разделять отсевы дробления на две, три или четыре фракции (см. таблицу) и получать строительные материалы, такие как мелкий кубовидный щебень, пески заданного модуля крупности, мелкие наполнители для бетонов и асфальтов, фильтрующие порошки, абразивные порошки и т.д.
Следует отметить, что при разделении материала крупностью от 1 мм и выше классификаторы позволяют перерабатывать без предварительной сушки отсевы, хранящиеся длительное время на открытом воздухе с естественной влажностью, достигающей 3%.
Классификаторы могут использоваться как автономно, так и в комплексе с дробильными агрегатами, что наиболее перспективно и обеспечивает безотходное производство.
Принцип действия
| В каскадно-гравитационных классификаторах КГ применен способ разделения сыпучих материалов в воздушном потоке по размеру или плотности (при одноразмерности частиц) с возможность бесступенчатой регулировки границ разделения.

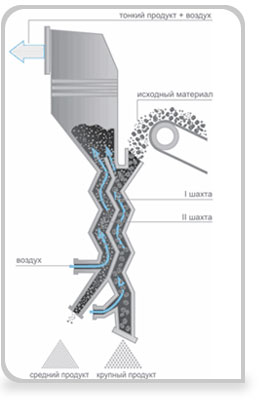

Исходный продукт поступает в загрузочный бункер классификатора и подается в шахту I, где в восходящем воздушном потоке происходит его первичная классификация: отделение крупных (тяжелых) частиц, которые осаждаются и выгружаются через затвор в нижней части шахты. Более мелкие фракции поднимаются и перетекают в шахту II, где также происходит процесс разделения частиц по заданным диапазонам крупности (плотности): средний продукт опускается в низ шахты II и разгружается через затвор, мелкий продукт выносится через верхний патрубок классификатора вместе с воздухом в систему осаждения и аспирации.
Воздушные каскадно-гравитационные классификаторы КГ работают в замкнутом цикле по воздуху: воздух из системы осаждения возвращается в классификатор и, частично, после очистки в системе аспирации, сбрасывается в атмосферу. |
Модели и технические характеристики
| Модель | КГ-3.006 | КГ-3.008 | КГ-2.001 | КГ-4.001 |
| Количество продуктов разделения | 3 | 3 | 2 | 4 |
| Производительность по загрузке, т/ч | 35 | 30 | 40 | 2,5
|
| Крупность продуктов разделения (может регулироваться), мм | 5-2 2-0,63‹0,63 | 5-2 2-0,16‹0,16 | 5-1,5‹1,5 | 10-2 2-1,2 1,5-0,5‹0,5 |
| Расход воздуха, тыс.м3/ч | 28 | 20 | 25 | 4,2 |
| Гидравлическое сопротивление | 2,0 | 1,5 | 2,5 | 2 |
| Габаритные размеры, м | длина | 2,2 | 2,4 | 2,5 | 1,3 |
| ширина | 2,0 | 2,2 | 1,8 | 0,7 |
| высота | 7,0 | 7,0 | 6,4 | 3,7 |
| Масса, т | 2,3 | 2,5 | 1,5 | 0,8 |
