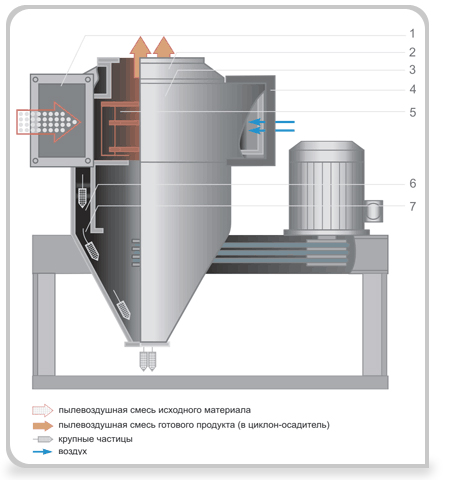

 | Исходный материал поступает во входной патрубок (1) классификатора с основным воздушным потоком, образуя пылевоздушную смесь. В улитке (3) двухфазный поток приводится во вращательное движение с помощью разгонного ротора (5). Под действием преобладающей центробежной силы крупные частицы материала выводятся на перефирию. Достигнув внутренней поверхности улитки (3) частицы тормозятся и опускаются под действием силы тяжести в кольцевую полость цилиндрической части корпуса (6), а затем в сборник крупного продукта (7), откуда выгружаются с помощью шлюзового питателя. Частицы размером меньше граничной крупности увлекаются потоком воздуха внутрь ротора и, в виде пылевоздушной смеси, выносятся из классификатора через выходной патрубок (2), а затем осаждаются в циклоне. Вторичный воздушный поток, поступающий в классификатор через патрубок (4), препятствует попаданию мелких частиц материала на стенки улитки (3) и способствует выносу их внутрь ротора, что повышает эффективность классификации материала. Крупность продуктов разделения регулируется как изменением частоты вращения разгонного ротора, так и путем изменения величины основного и вторичного воздушных потоков. |
